Trox

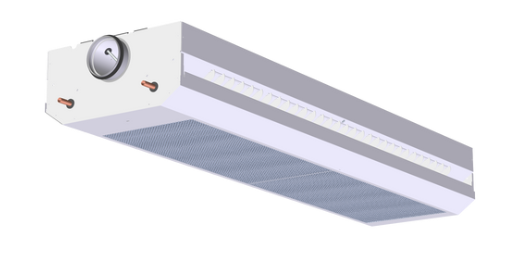

KYLBAFFEL SVALBARD F COMFORT VAV STD 1200 MM
Svalbard-F Comfort är en tryckoberoende VAV-lösning för vattenburen kyla och värme, idealisk för ventilering av kontor, butiker och undervisningslokaler m.m. Den integrerade styrenheten säkerställer en konstant induktionsfaktor och via en app med bluetooth-kommunikation kan du enkelt genomföra justera inställningar och service. För öppet montage mot tak eller takfot.
Kylbaffeln är utformad för att ge hög kyl- och värmekapacitet utan drag i vistelsezonen. Det inbyggda VAV-spjället och de justerbara dysorna styrs var och en av den egna motorn. Styrningen sker i en regulator som är placerad bakom frontplåten.
- Slingorna för vattenburen kyla och värme finns i tre versioner: standardkyla, högkapacitetskyla och kombinerad värme och kyla med två kretsar.
- Den perforerade frontplåten kan fällas ned för rengöring av batteriet och för enkel åtkomst till regulatorn.
- Anslutningen för primärluft är för Ø125 spirokanal och vattenanslutningarna är Ø15 kopparrör.
- I utblåsningsspalterna finns justerbara lameller, Jet Split, som gör det möjligt att ändra fördelningsmönstret om så önskas.
- Ett blindlock kan levereras för väggmontering.
Funktion
- Svalbard-F Comfort har ett integrerat tryckoberoende VAV-spjäll som reglerar det primära luftflödet till önskat börvärde samt justerbara dysor med motoriserad styrning.
- VAV-spjället och dysorna styrs av en regulator som är integrerad i Svalbard-F Comfort.
- Regulatorn ser till att luftflödet överensstämmer med börvärdet från rumsregulatorn eller SD-anläggningen och justerar samtidigt dysområdet så att dyshastigheten är konstant oavsett hur mycket primärluft som tillförs.
- Regulatorn har analog kommunikation och Modbus RTU-kommunikation.
- Primärluften som tillförs via munstyckena inducerar rumsluft som sugs genom batteriet.
- Rumsluften kyls eller värms upp i batteriet och tillförs rummet tillsammans med primärluften.
Material och ytbehandling
Svalbard-F Comfort är tillverkad av galvaniserat stål och målad i RAL 9003-glans 30. Mätkorsningen är tillverkad av aluminium, medan slangar, nipplar och motorhölje är tillverkade av plast. Batteriet består av kopparrör och aluminiumlameller. Anslutningen för primärluft är försedd med en tätning av EPDM-gummi.
