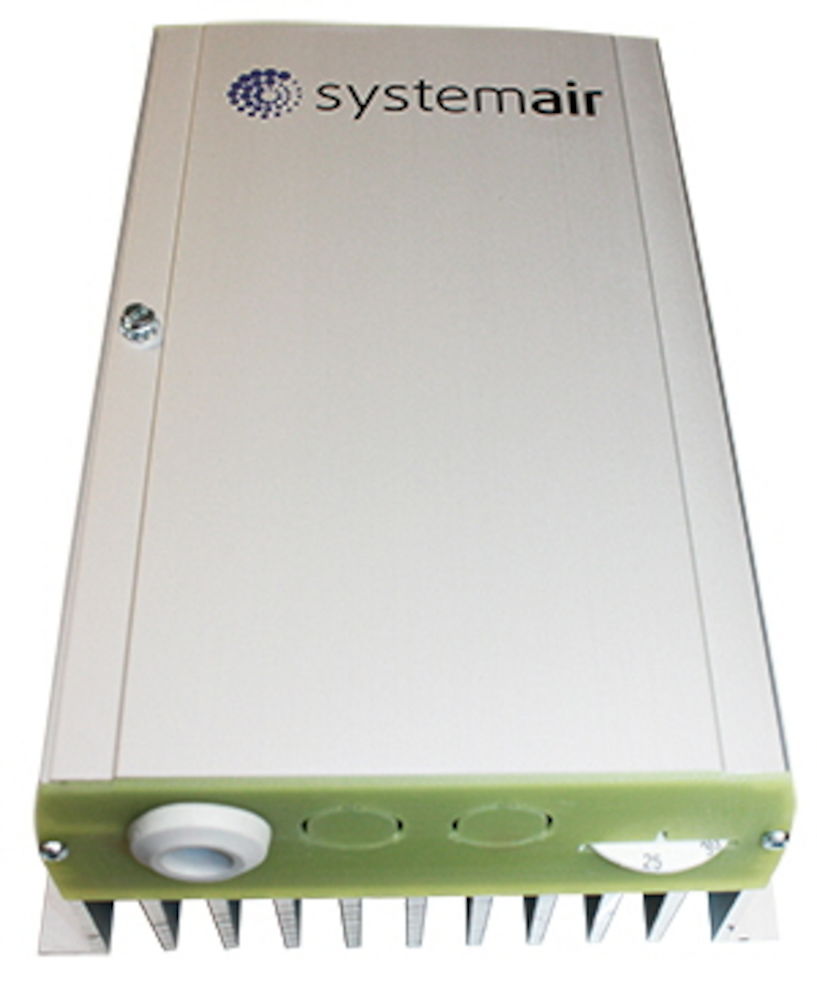

VÄRMEREGULATOR TTC 2000 25A

TTC2000 är en 3-fas elvärmeregulator (triacstyrning) för väggmontage avsedd att styra elvärme upp till 25 A. Apparaten placeras i serie mellan nätet och en elektrisk värmare och kan reglera såväl Y- som D-kopplade laster. TTC kan även styra assymetriska D-laster.

Funktion:
Effektregleringen är steglös genom tidsproportionell styrning, dvs förhållandet mellan till- och fråntid anpassas efter det rådande värmebehovet. Exempel: Tilltid 30 s och fråntid 30 s ger 50% utstyrd värmeeffekt. Summan av tilltid och fråntid (pulsperioden) är justerbar 6...120 sekunder. TTC2000 anpassar automatiskt reglerfunktionen beroende på driftfall.

Tilluftsreglering:
Vid snabba reglerförlopp arbetar TTC2000 med PI-funktion. P-bandet är 20K och I-tiden 6 min.

Rumsreglering:
Vid långsammare reglerförlopp arbetar regulatorn med P-funktion. P-bandet är 1,5 K (fast). Vid rumsreglering kan tilluftstemperaturen min- och/eller maxbegränsas.

Reglering av större eleffekt:
När större kapacitetsbehov finns kan TTC2000 kombineras med slavkort TT-S1. Ström: 25 A
